V-BOX PASSIVE MARK II เป็นอุปกรณ์ที่ใช้แปลงสัญญาณ Unbalanced ให้เป็นแบบ Balanced และยังในการช่วยลดปัญหาสัญญาณรบกวนต่างๆ รวมถึงช่วยปกป้องอุปกรณ์ไม่ให้ได้รับความเสียหายจากการพ่วงต่ออุปกรณ์ภายนอก ซึ่งนิยมใช้งานกับเครื่องดนตรี เช่น Keyboard, Acoutic guitar, Electric guitar, Active Bass เป็นต้น
DI BOX ใช้สำหรับแปลงสัญญาณ Unbalanced ไปเป็นแบบ Balanced
เนื่องจากสัญญาณแบบ Unbalanced เมื่อเดินทางผ่านสายสัญญาณที่มีระยะทางยาวมากๆ จะเกิดสัญญาณรบกวนเข้ามาในสายสัญญาณได้ จึงไม่นิยมนำสัญญาณแบบ Unbalanced มาใช้กับสัญญาณยาวๆและเมื่อใช้การเครื่องดนตรีที่มีอิมพีแดนซ์สูงจะมีอาการเสียงบี้ เสียงเบา
วิธีแก้ปัญหาเรื่องสัญญาณรบกวน คือ ต้องแปลงสัญญาณ Unbalanced ให้เป็นแบบ Balanced โดยสัญญาณแบบ Balanced เมื่อต่อเข้ากับชุดภาค Preamp Input ของ มิกเซอร์ , ออดิโออินเตอร์เฟช , เพาเวอร์แอมป์ จะมีวงจรอิเล็กอกทรอนิกส์ที่จัดการหักล้างสัญญาณรบกวนทิ้งไปได้
วิธีการแปลงสัญญาณ Unbalanced ไปเป็นแบบ Balanced โดย DI BOX แบบ Passive จะใช้หม้อแปลง Isolate ในการรับสัญญาณและ แปลงออก

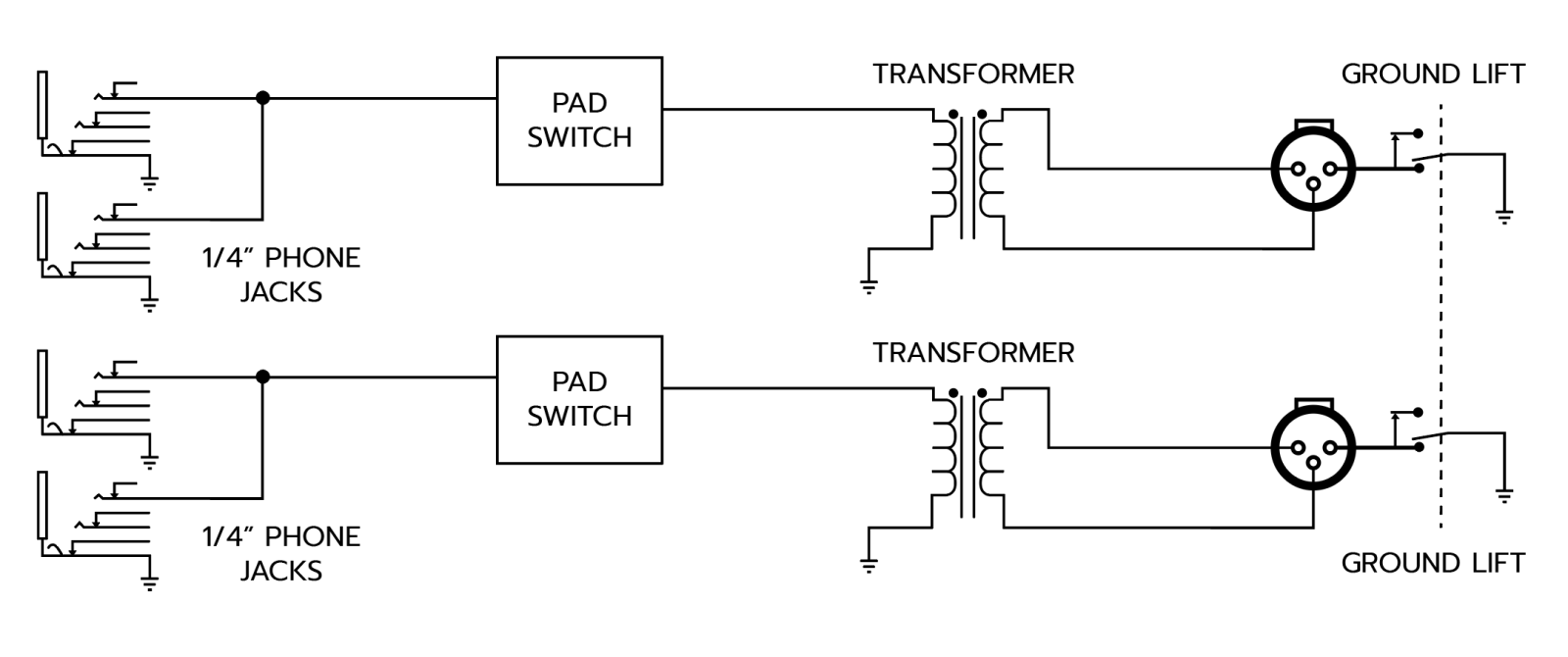

รูปภาพ Diagram ภายใน V-BOX PASSIVE STEREO

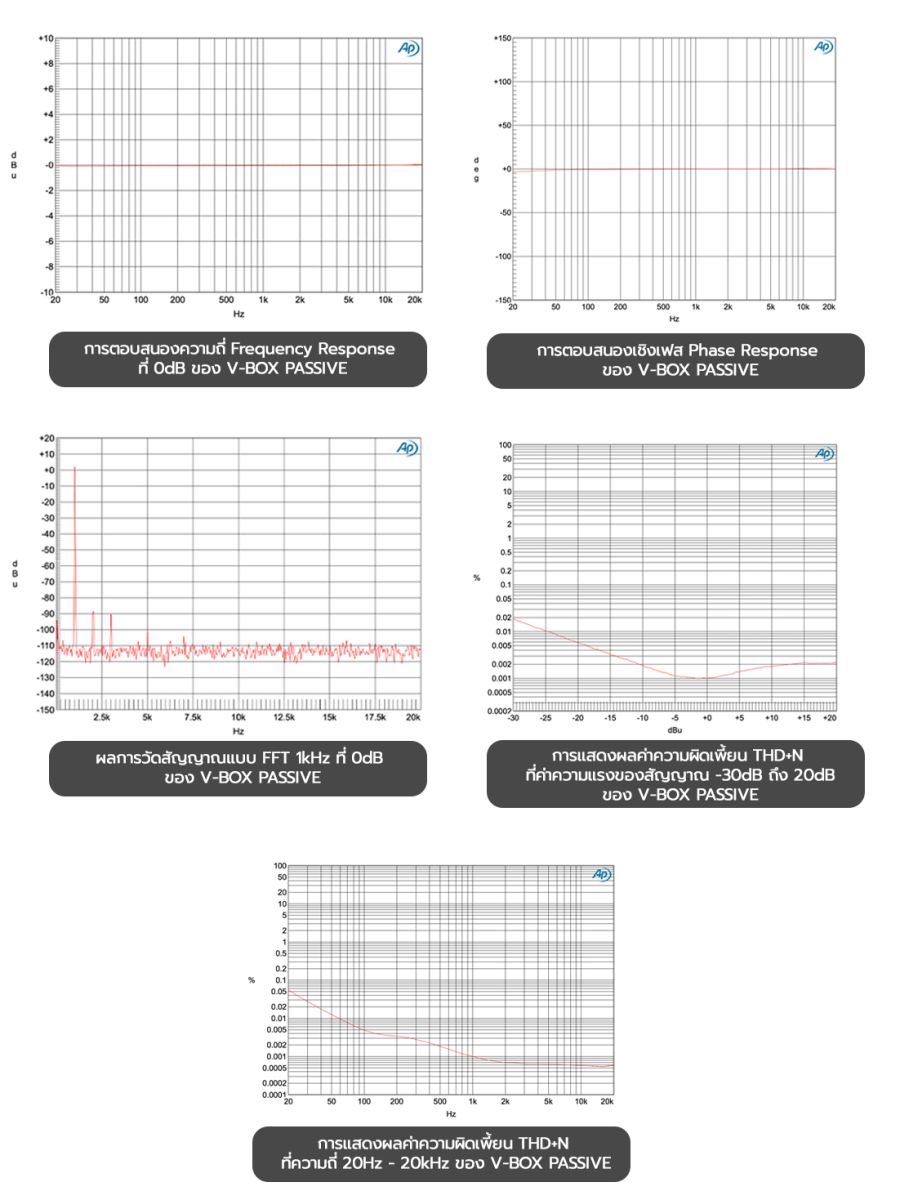

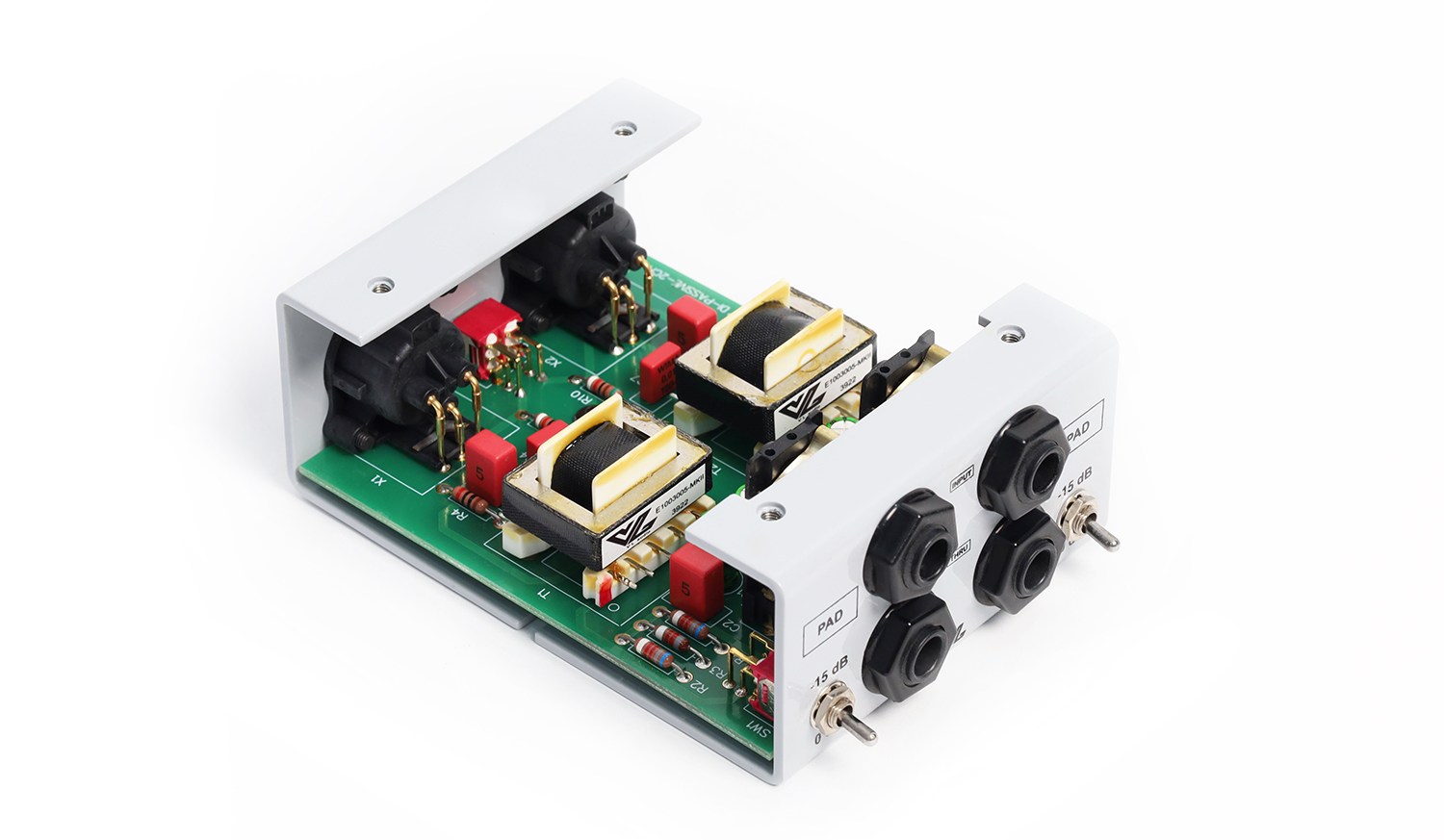

V-BOX PASSIVE จะใช้หม้อแปลงคุณภาพสูงที่เป็นลิขสิทธิ์เฉพาะจากทาง VL Audio ที่ให้การตอบสนองความถี่ที่ราบเรียบ มีความผิดเพี้ยนของ THD+N ที่น้อย ส่งผลต่อเฟสของสัญญาณเสียงน้อยมาก และ รองรับสัญญาณ Input ที่สูง
.jpg)
โดย Input Impedance ของ V-BOX PASSIVE อยู่ที่ 140K
Ω ซึ่งเหมาะสำหรับที่จะต่อเข้ากับเครื่องดนตรีและมี Output Impedance อยู่ที่ 600
Ω ซึ่งเหมาะสมที่จะต่อเข้ากับ มิกเซอร์ , ออดิโออินเตอร์เฟช โดยตรง
ตัวอย่างการต่อของ V-BOX PASSIVE MONO

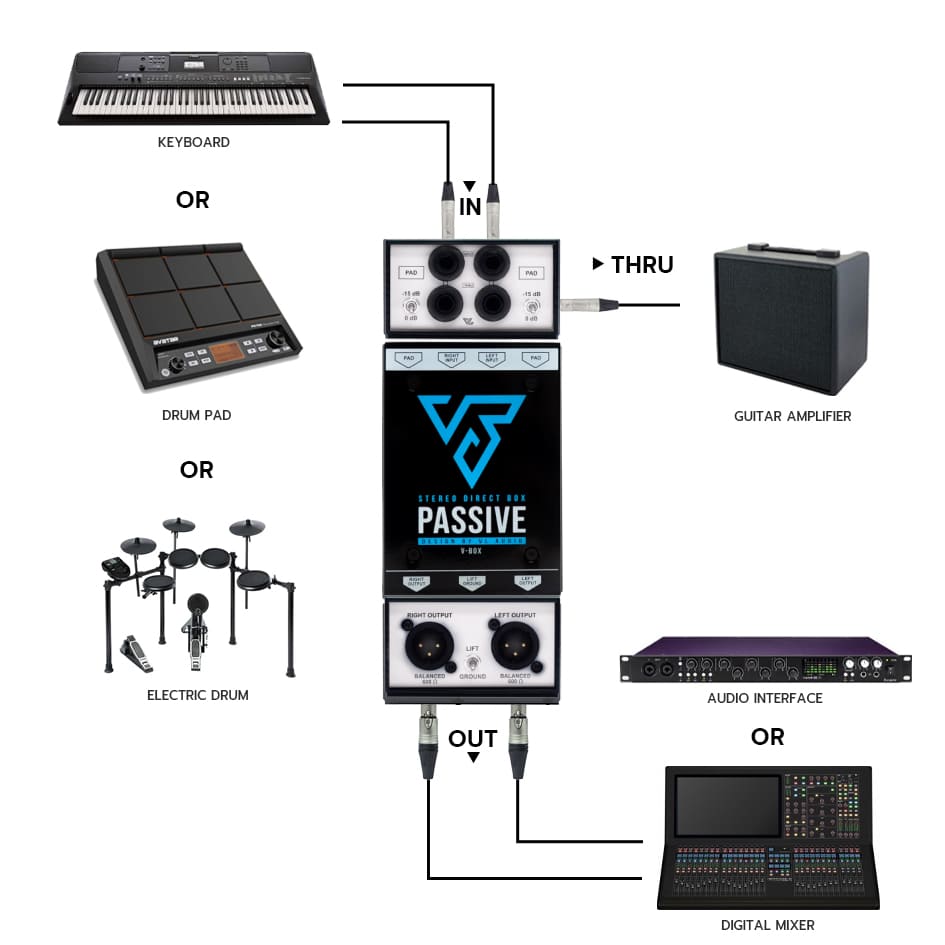

ตัวอย่างการต่อของ V-BOX PASSIVE STEREO

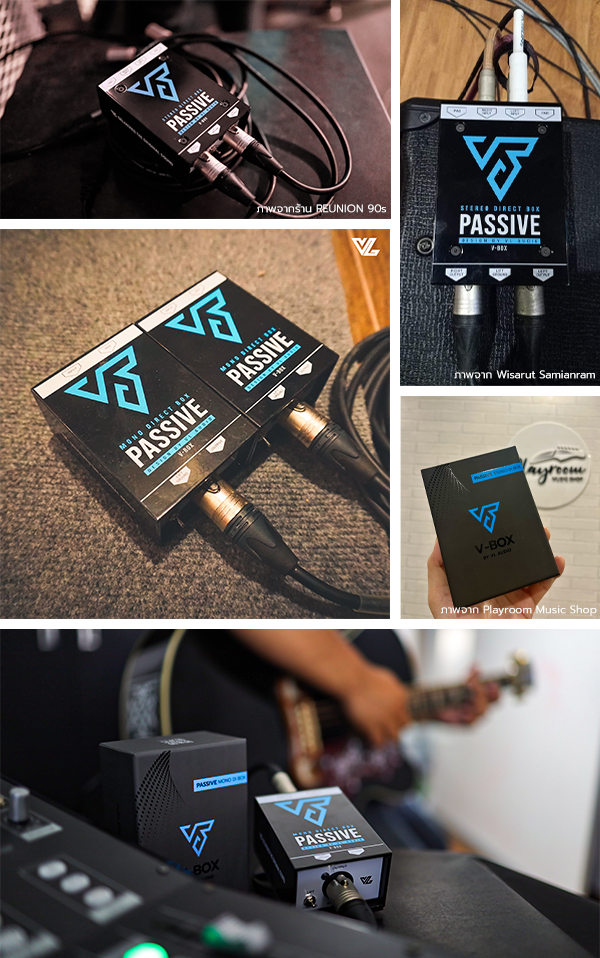

รูปภาพใช้งานจริง
